F-4E Phantom II

come.play.and.get.fun

Daten Flugzeug

May 18, 2019

Länge: 1732MM Spannweite: 1065mm MTOW: ca. 4kg

Daten Antrieb

May 18, 2019

1 x EDF: 105mm Akku: 6s LIPO

Wissenswertes vom Flugzeug

Die McDonnell F-4 Phantom II (später als McDonnell Douglas F-4 Phantom II bezeichnet, wobei die II oft weggelassen wird) ist ein zweisitziges, allwetterfähiges, zweistrahliges, überschallfähiges Kampfflugzeug, ursprünglich von der McDonnell Aircraft Corporation entworfen. Die F-4 wurde zuerst von der US Navy (USN) 1960 in Dienst gestellt, später aber auch von der Air Force (USAF) und den US Marines (USMC) geflogen, bei denen sie sich in den 1960er-Jahren als vorherrschendes Flugzeugmuster etablierte.

Ursprünglich als reiner Luftüberlegenheitsjäger geplant, wurde sie im Laufe ihrer Dienstzeit auch für andere Rollen adaptiert, so als Jagdbomber oder Aufklärungsflugzeug. Auch die SEAD-Aufgaben (Wild Weasel) wurden von F-4 geflogen. Die Einführung des Flugzeuges in den Luftwaffen von insgesamt elf anderen Staaten, unter anderem Deutschland, führten zu einer Vielzahl unterschiedlicher Varianten und Aufrüstungen für verschiedene Rollen. Die F-4 kam in vielen Konflikten zum Einsatz, beispielsweise auf US-amerikanischer Seite im Vietnamkrieg und dem Zweiten Golfkrieg oder auf israelischer Seite im Nahostkonflikt. Obwohl das Flugzeug seit mehr als 50 Jahren im Dienst ist und von den größten Nutzerstaaten (wie der USAF, der RAF und der deutschen Luftwaffe) 2013 außer Dienst gestellt wurde, verbleibt sie in einigen Staaten immer noch im aktiven Dienst.

Bilder

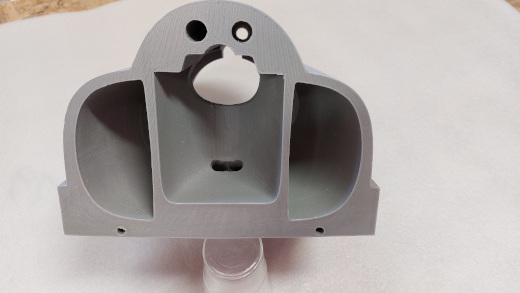

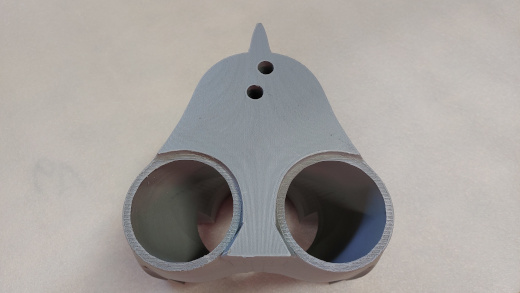

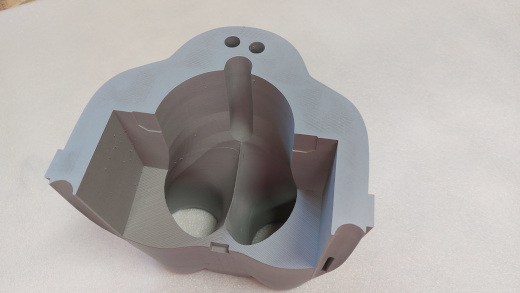

Rumpfsegmente und Teile

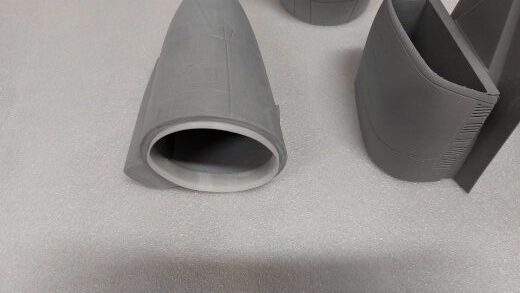

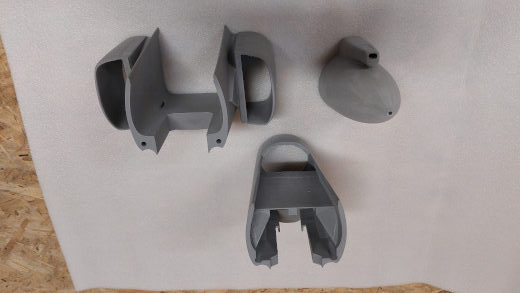

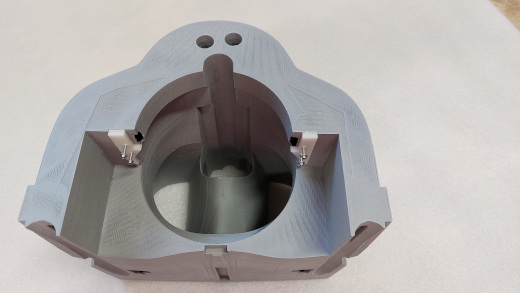

Die Rumpfsegmente F1 bis F3. Um das verkleben von F1 und F2 zu vereinfachen habe ich einen Passring konstruiert und eingefügt.

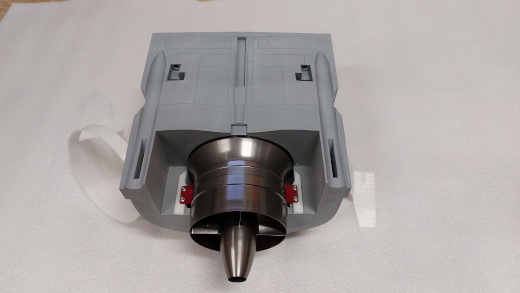

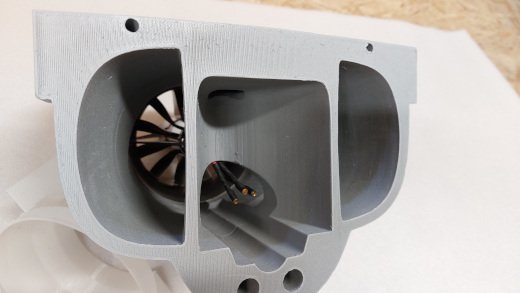

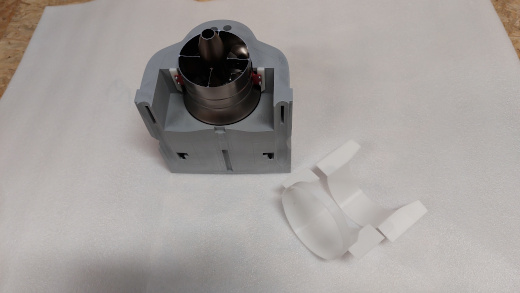

Um den richtigen Maßstab für die Vergrößerung festzulegen habe ich erst Schablonen der Innenmaße gedruckt. Bei einer Vergrößerung von 117 Prozent passt der 105er EDF sehr gut und die Kohlefaserstäbe vergößern sich von 5mm auf 6mm Durchmesser.

video

Info zum 3D Modell

Die 3D – STL bekommt man bei Cults.

https://cults3d.com/de/modell-3d/spiel/prototype-rc-f-4e-phantom-ii-80mm-edf-retracts

Das Modell wurde auf 117 Prozent hochskaliert damit ein 105mm EDF passt.

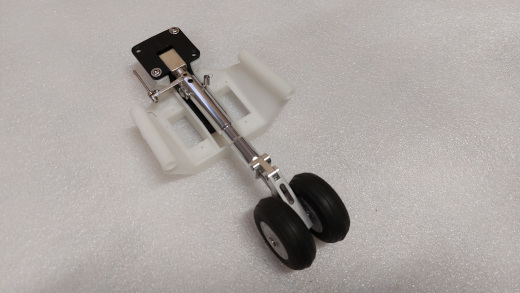

Halter Bugfahrwerk
Halter Burgfahrwerk

Erfreulicherweise passen durch die Skalierung die Original Fahrwerke der Freewing Phantom 90mm mit nur minimalen Änderungen am Halter.

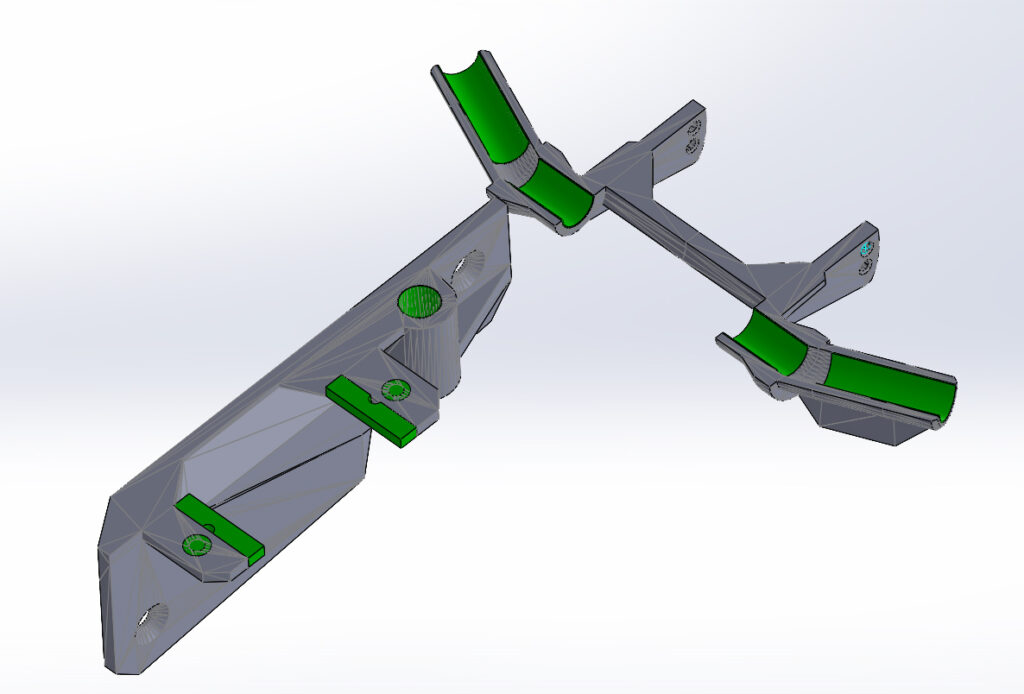

Elevator Mount
Elevator Mount

Nach dem vergrößern des Elevator Mounts waren ein paar Korrekturen an den Durchmessern für die Carbonrohre notwendig, damit das innere Spiel möglichst gering ist. Die Aufnahme für das Servo wurde entsprechend angepasst.

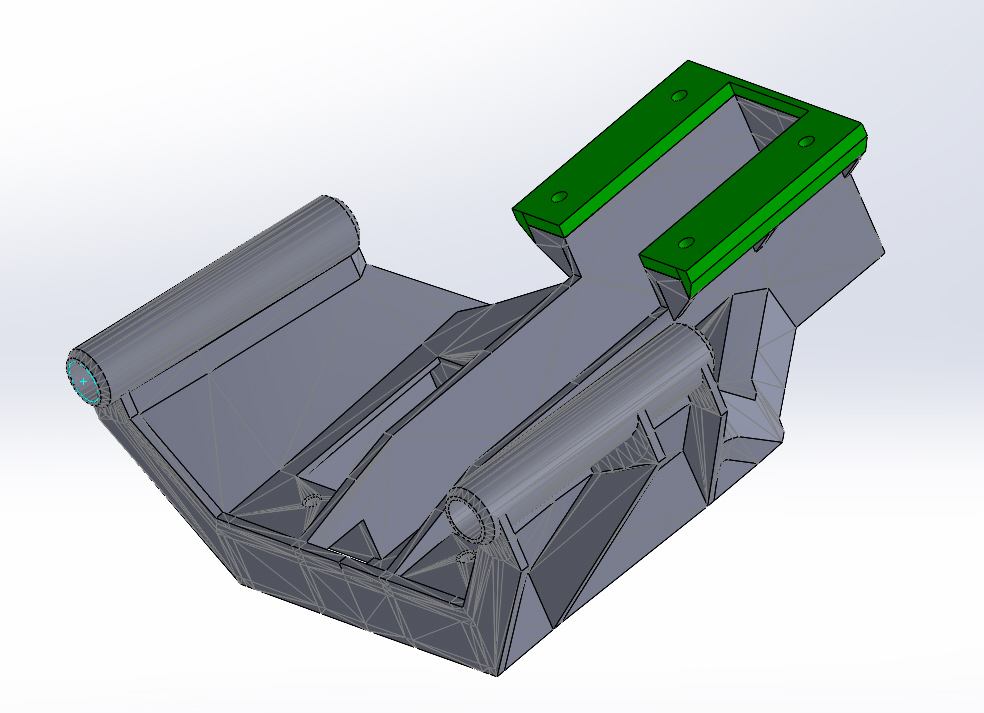

Front Gear Mount
Front Gear Mount

Die rumpfeinbauten

Bilder
